PCBA在市場里的應用范圍比較的廣泛,選擇使用PCBA混裝工藝難度比較的大,所需要的成本比較的高,而且在操作中所需要的操作技術也不一樣,現在小編要為大家介紹的就是PCBA混裝的使用優勢及起到的作用.

　　在日常的SMT生產活動中,我們接觸的PCBA產品有著一系列的技術概念及組裝要求,今天就帶著大家繼續了解與SMT貼片加工密切關聯的PCBA技術-"PCBA混裝度".由于PCBA混裝度概念較長,我們將分為上下兩部分說明,本篇文章是上篇部分,希望對您有所幫助.

　　1.背景說明

　　這兩個概念與現實不完全相符.一方面,插裝元器件的使用越來越少;另一方面,普通間距與精細間距封裝同面組裝所帶來的難度與復雜度,已經遠遠超過插裝技術與表面組裝技術混合應用所帶來的難度與復雜性.

　　也就是說,今天電子制造的復雜性主要來自?xún)煞矫娴奶魬?zhàn):一是元器件封裝尺寸越來越小;二是普通間距與精細間距封裝在PCB同一安裝面上的混合使用.

　　這也是今天PCBA可制造性設計面臨的最大挑戰,PCBA的可制造性設計的核心任務就是要通過封裝選型與元器件布局等設計手段解決普通間距與精細間距封裝同一安裝面上的混用難題.

　　2.混裝度

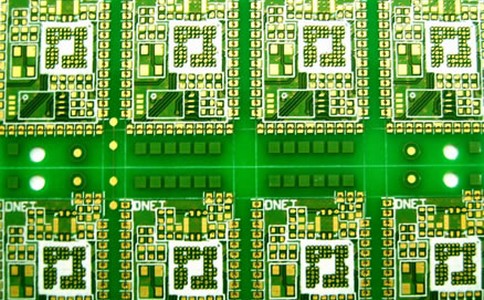

　　混裝度,這是本書提出的一個重要概念,指PCBA安裝面上各類封裝組裝T藝的差異程度,具體講就是各類封裝組裝時所用工藝方法與鋼網厚度的差異程度,見下圖.組裝工藝要求的差異程度越大,混裝度越大,反之,亦然.

　　混裝度越大,工藝越復雜,成本越高.

　　PCBA的混裝度反映了組裝工藝的復雜性.我們平常講到的PCBA"好不好焊接",實際上包含兩層意思,一層意思是說PCBA上有沒有工藝窗口很窄的元件,如精細間距元件;另一層意思是說PCBA安裝面上各類封裝組裝工藝的差異程度.

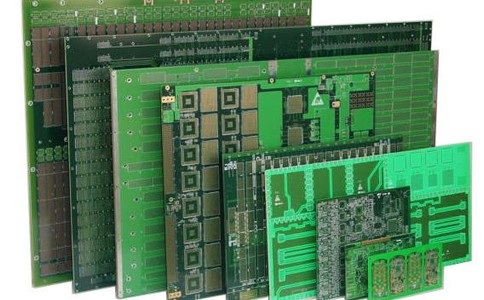

　　PCBA的混裝度越高,對每類封裝的組裝工藝優化就越難,工藝性就越差.舉一個例子,如手機PCBA,見圖2,盡管手機板上所用的元器件都是精細間距或小尺寸元件,如01005、0201、0.4mmCSP、PoP,每個封裝的組裝難度都很大,但是,它們的工藝要求屬于同一個復雜級別,工藝的混裝度并不高,每個封裝的工藝都可以得到最優化的設計,最終的組裝良率會非常高.

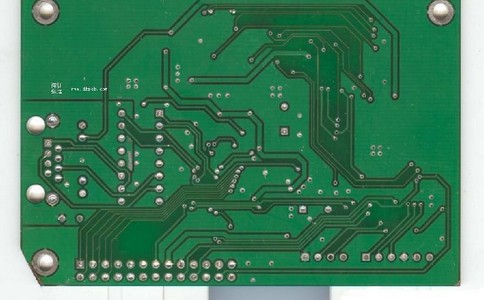

　　而通信PCBA,見圖3,盡管所用元器件尺寸都比較大,但工藝的混裝度比較高,組裝時需要使用階梯鋼網.受限于元件布局間隙與鋼網制作難度,很難滿足每個封裝的個性需求,最終的工藝方案往往是一個照顧各類封裝工藝要求的折中方案,而不是最優的方案,組裝的良率不會很高.這就是提出混裝度這個概念的意義所在.
