電路板大家可能比較陌生，它是對固體電路的批量生產和優化電器布局的重要作用，那么大家了解電路板的性能特點有哪些嗎？需要注意哪些問題呢？快隨著小編一起來看下，希望能給大家?guī)碛杏玫膸椭Ｒ韵玛P(guān)于“關于電路板的性能優勢及注意事項”的介紹。

【電路板在LED設備中有著舉足輕重的地位】

在進行PCB設計之前，首先要準備好原理圖SCH的元件庫和PCB的元件庫。元件庫可以用peotel自帶的庫，但一般情況下很難找到合適的，是自己根據所選器件的標準尺寸資料自己做元件庫。

第一：LED顯示屏PCB的元件庫。

再做SCH的元件庫。PCB的元件庫要求較高，它直接影響板子的安裝;SCH的元件庫要求相對比較松，只要注意定義好管腳屬性和與PCB元件的對應關系就行。PS：注意標準庫中的隱藏管腳。之后就是原理圖的設計，做好后就準備開始做LED顯示屏PCB設計了。

第二：PCB結構設計。這一步根據已經確定的電路板尺寸和各項機械定位，在PCB設計環境下繪制PCB板面，并按定位要求放置所需的接插件、按鍵/開關、螺絲孔、裝配孔等等。并充分考慮和確定布線區域和非布線區域（如螺絲孔周圍多大范圍屬于非布線區域）。

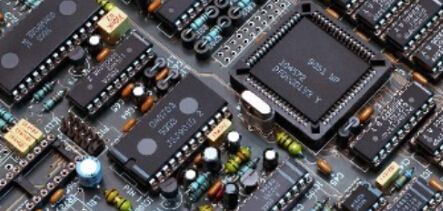

第三：LED顯示屏PCB布局。布局說白了就是在板子上放器件。這時如果前面講到的準備工作都做好的話，就可以在原理圖上生成網絡表（Design->CreateNetlist），之后在PCB圖上導入網絡表（Design->LoadNets）。就看見器件嘩啦啦的全堆上去了，各管腳之間還有飛線提示連接。然后就可以對器件布局了。一般布局按如下原則進行：

按電氣性能合理分區，一般分為：數字電路區（即怕干擾、又產生干擾）、模擬電路區（怕干擾）、功率驅動區（干擾源）;

完成同一功能的電路，應盡量靠近放置，并調整各元器件以保證連線為簡潔;同時，調整各功能塊間的相對位置使功能塊間的連線簡潔;

對于質量大的元器件應考慮安裝位置和安裝強度;發熱元件應與溫度敏感元件分開放置，必要時還應考慮熱對流措施;

I/O驅動器件盡量靠近印刷板的邊、靠近引出接插件;

時鐘產生器（如：晶振或鐘振）要盡量靠近用到該時鐘的器件;

在每個集成電路的電源輸入腳和地之間，需加一個去耦電容（一般采用高頻性能好的獨石電容）;電路板空間較密時，也可在幾個集成電路周圍加一個鉭電容。

繼電器線圈處要加放電二極管（1N4148即可）;

布局要求要均衡，疏密有序，不能頭重腳輕或一頭沉，需要特別注意，在放置元器件時，一定要考慮元器件的實際尺寸大小（所占面積和高度）、元器件之間的相對位置，以保證電路板的電氣性能和生產安裝的可行性和便利性同時，應該在保證上面原則能夠體現的前提下，適當修改器件的擺放，使之整齊美觀。

如同樣的器件要擺放整齊、方向一致，不能擺得“錯落有致”。這個步驟關系到板子整體形象和下一步布線的難易程度，所以一點要花大力氣去考慮。布局時，對不太肯定的地方可以先作初步布線，充分考慮。

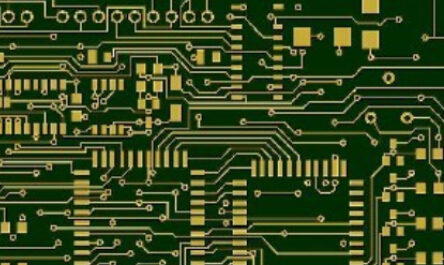

第四：布線。布線是整個PCB設計中重要的工序。這將直接影響著PCB板的性能好壞。在PCB的設計過程中，布線一般有這么三種境界的劃分：首先是布通，這時PCB設計時的基本的要求。如果線路都沒布通，搞得到處是飛線，那將是一塊不合格的板子，可以說還沒入門。其次是電器性能的滿足。這是衡量一塊印刷電路板是否合格的標準。這是在布通之后，認真調整布線，使其能達到的電器性能。接著是美觀。

假如你的布線布通了，也沒有什么影響電器性能的地方，但是一眼看過去雜亂無章的，加上五彩繽紛、花花綠綠的，那就算你的電器性能怎么好，在別人眼里還是垃圾一塊。這樣給測試和維修帶來極大的不便。布線要整齊劃一，不能縱橫交錯毫無章法。這些都要在保證電器性能和滿足其他個別要求的情況下實現，否則就是舍本逐末了。布線時主要按以下原則進行：

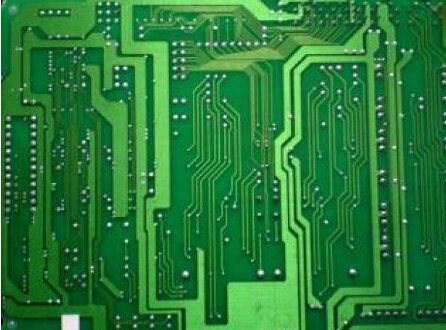

一般情況下，首先應對電源線和地線進行布線，以保證電路板的電氣性能。在條件允許的范圍內，盡量加寬電源、地線寬度，是地線比電源線寬，它們的關系是：地線>電源線>信號線，通常信號線寬為：0.2～0.3mm，細寬度可達0.05～0.07mm，電源線一般為1.2～2.5mm。對數字電路的PCB可用寬的地導線組成一個回路，即構成一個地網來使用（模擬電路的地則不能這樣使用）

【電路板在節假日期間極易被盜】

臨近過年，各大工廠都開始加班，希望能在這段時間賺多點錢回家過年，這段時間往往是工廠管理薄弱的時候，大部份時間都放在監管產品數量和質量上，大家都知道，工廠里的員工大部份都是初中畢業的，無論在道德上還是在法律上都是比較淡薄的，因此失竊的事頻繁發生，特別是在制造電路板的工廠，手機使用的電路板是非常小的，攜帶很方便，稍微不留意，這樣的電路板就被員工私自拿了。

面對如此問題，我們工廠怎么辦呢，下面由電路板維修專家一一解答。

對于這種行竊行為，在以前的時候，一般工廠都有裝安檢門，主要用來防止員工私自將工廠金屬原料帶出廠，從而避免企業經濟損失。而這種做法有利有弊，能有效查出各類鐵、鋁等金屬物件時，也給員工帶來了不必要的麻煩，諸如上下班都要接受檢查，都要舉雙手經過金屬探測門。這種檢測非常容易引起群體事件，對工廠的發展極為不利。

就在前幾個月的時候，某間公司開發出一個銅金屬探測安檢門，攜銅者經過安檢門時，都有五區段進行監控，隨身攜帶的鑰匙扣、皮鞋、香煙等都不會報警，唯獨攜帶銅相關產品則會快速聲光報警，這款產品已經經過多方測試，從來沒有報錯警。

銅金屬探測安檢門不僅可以有效的檢測出小型的帶銅電路板，還能減少員工對工廠的態度，避免群體事件的發生，工廠不再為電路板和銅原料丟失而感到煩惱，可見這款產品的實用性非常之強。

以上關于“電路板在LED設備中有著舉足輕重的地位”和“電路板在節假日期間極易被盜”的介紹，希望能讓您了解“關于電路板的性能優勢及注意事項”帶來幫助。
