PCB板的工藝流程以及判斷技巧

作者:深圳市鑫諾捷電子有限公司 時間:2019-05-08 來源:鑫諾捷電子

在這樣市場技術信息不斷的進步,PCB板可能大家比較陌生,它實際上是一種印刷電路板,為電子元器連接的提供者,給生活中帶來太多便利,那么大家知道PCB板的工藝步驟有哪些嗎?鑒別方法又有哪些呢?以下關于“PCB板的工藝流程以及判斷技巧”的介紹。



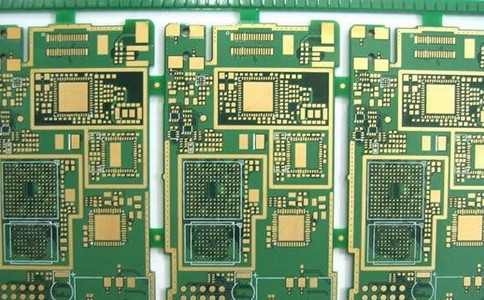

【說說PCB板抄的具體步驟】


1,拿到一塊PCB,首先在紙上記錄好所有元?dú)饧男吞?hào),參數,以及位置,尤其是二極管,三級管的方向,IC缺口的方向。用數碼相機拍兩張?jiān)獨饧恢玫恼掌,F(xiàn)在的pcb電路板越做越上面的二極管三極管有些不注意根本看不到。


2,拆掉所有器多層板抄板件,并且將PAD孔里的錫去掉。用酒精將PCB清洗干凈,然后放入掃描儀內,掃描儀掃描的時候需要稍調高一些掃描的像素, 以便得到較清晰的圖像。


再用水紗紙將頂層和底層輕微打磨,打磨到銅膜發亮,放入掃描儀,啟動PHOTOSHOP,用彩色方式將兩層分別掃入。注意,PCB 在掃描儀內擺放一定要橫平豎直,否則掃描的圖象就無法使用。


3,調整畫布的對比度,明暗度,使有銅膜的部分和沒有銅膜的部分對比強 烈,然后將次圖轉為黑白色,檢查線條是否清晰,如果不清晰,則重復本步驟。如果清晰,將圖存為黑白BMP格式文件TOP.BMP和BOT.BMP,如果發 現圖形有問題還可以用PHOTOSHOP進行修補和修正。


4,將兩個BMP格式的文件分別轉為PROTEL格式文件,在 PROTEL中調入兩層,如過兩層的PAD和VIA的位置基本重合,表明前幾個步驟做的很好,如果有偏差,則重復第三步。所以說pcb抄板是一項極需要耐 心的工作,因?yàn)橐稽c(diǎn)小問題都會影響到質量和抄板后的匹配程度。


5,將TOP層的BMP轉化為TOP.PCB,注意要轉化到SILK層,就是的那層,然后你在TOP層描線就是了,并且根據第二步的圖紙放置器件。畫完后將SILK層刪掉。不斷重復知道繪制好所有的層。


6,在PROTEL中將TOP.PCB和BOT.PCB調入,合為一個圖就OK了。


7,用激光打印機將TOP LAYER,BOTTOM LAYER分別打印到透明膠片上(1:1的比例),把膠片放到那塊PCB上,比較一下是否有誤,如果沒錯,你就大功告成了。



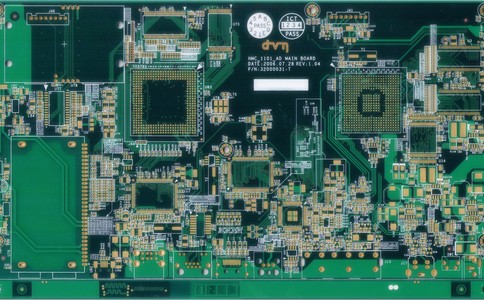

【說說如何去分辨PCB板的層數】


PCB板本身的基板是由絕緣隔熱、并不易彎曲的材質所制作成。在表面可以看到的細小線路材料是銅箔,原本銅箔是覆蓋在整個PCB板上的,而在制造過程中部份被蝕刻處理掉,留下來的部份就變成網狀的細小線路了。這些線路被稱作導線或稱布線,并用來提供PCB板上零件的電路連接。


通常PCB板的顏色都是綠色或是棕色,這是阻焊漆的顏色。是絕緣的防護層,可以保護銅線,也可以防止零件被焊到不正確的地方?,F(xiàn)在主板和顯卡上都采用多層板,大大增加了可以布線的面積。



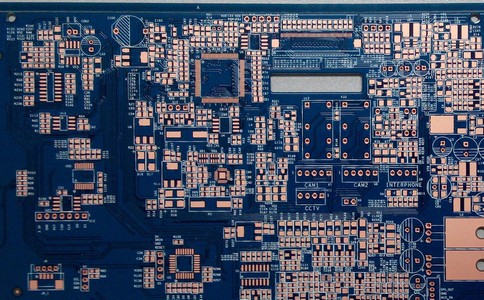

步驟/方法


1、多層板用上了更多單或雙面的布線板,并在每層板間放進一層絕緣層后壓合。


2、PCB板的層數就代表了有幾層獨立的布線層,通常層數都是偶數,并且包含外側的兩層,常見的PCB板一般是4~8層的結構。很多PCB板的層數可以通過觀看PCB板的切面看出來。但實際上,沒有人能有這么好的眼力。


3、多層板的電路連接是通過埋孔和盲孔技術,主板和顯示卡大多使用4層的PCB板,也有些是采用6、8層,甚至10層的PCB板。


4、要想看出是PCB有多少層,通過觀察導孔就可以辯識,因?yàn)樵谥靼搴惋@示卡上使用的4層板是第1、第4層走線,其他幾層另有用途(地線和電源)。所以,同雙層板一樣,導孔會打穿PCB板。


5、如果有的導孔在PCB板正面出現,卻在反面找不到,那么就一定是6/8層板了。如果PCB板的正反面都能找到相同的導孔,自然就是4層板了。


以上關于“說說PCB板抄的具體步驟”和“說說如何去分辨PCB板的層數”的介紹,希望能讓您了解“PCB板的工藝流程以及判斷技巧”帶來幫助。
