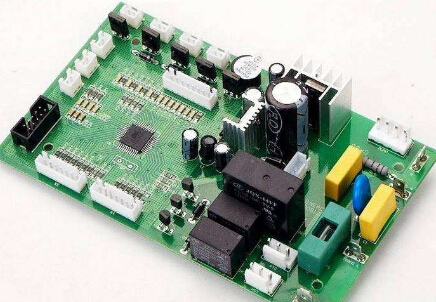

PCBA是什么意思？它是指從物料采購、PCB制作、SMT貼片加工、DIP插件加工、PCBA測試、成品組裝等一系列的工藝流程。那么PCBA有哪些焊接類型呢？下面小編給大家介紹些PCBA有哪些焊接類型，PCBA加工外觀標準相關知識。
一、PCBA有哪些焊接類型
1、回流焊接
首先PCBA的第一道焊接工序是回流焊接，在完成SMT貼裝之后，會將PCB板過回流焊，完成貼片的焊接。
2、波峰焊接
回流焊是對貼片元器件的焊接，對于插件類型的元器件需要用到波峰焊進行焊接。一般將PCB板插裝好元器件，然后進過波峰爐完成插件元器件與PCB板的焊接。
3、浸錫焊
對于一些大型元器件，或者其他因素的影響，不能過波峰焊，就常采用錫爐來進行焊接，錫爐焊接簡單，方便。
4、手工焊接
手工焊接是指員工使用電烙鐵進行焊接，一般在PCBA加工廠都需要手工焊接人員。
PCBA由多道工序組成，只有通過不同的PCBA焊接類型，才能將一塊完整PCBA板生產出來。
二、PCBA加工外觀標準
1、焊點接觸角不良角焊縫與焊盤圖形端接頭之間的浸潤角度大于90°。
2、直立：元器件的一端離開焊盤而向上斜立或直立。
3．短路：兩個或兩個以上不應相連的焊點之間的焊料相連，或焊點的焊料與相鄰的導線相連。
4、空焊：即元器件導腳與PCB焊點未通過焊錫連接。
5、假焊：元器件導腳與PCB焊點看似已連接，但實際未連接。
6、冷焊：焊點處錫膏未完全溶化或未形成金屬合金。
7、少錫(吃錫不足)：元器件端與PAD吃錫面積或高度未達到要求。
8、多錫(吃錫過多)：元器件端與PAD吃錫面積或高度超過要求。
9、焊點發黑：焊點發黑且沒有光澤。
10、氧化：元器件、線路、PAD或焊點等表面已產生化學反應且有有色氧化物。
11、移位：元件在焊盤的平面內橫向（水平）、縱向（垂直）或旋轉方向偏離預定位置（以元件的中心線和焊盤的中心線為基準）。
12、極性反(反向)：有極性的元件方向或極性與文件(BOM、ECN、元件位置圖等)要求不符的放反。
13、浮高：元器件與PCB存在間隙或高度。
14、錯件：元器件規格、型號、參數、形體等要求與(BOM、樣品、客戶資料、等)不符。
15、錫尖：元器件焊點不平滑,且存拉尖狀況。
16、多件：依據BOM和ECN或樣板等,不應帖裝部品的位置或PCB上有多余的部品均為多件。
17、漏件：依據BOM和ECN或樣板等,應帖裝部品的位置或PCB上而未部品的均為少件。
18、錯位：元器件或元器件腳的位置移到其它PAD或腳的位置上。
19、開路（斷路）：PCB線路斷開現象。
20、側放(側立)：寬度及高度有差別的片狀元件側放。
21、反白(翻面)：元器件有區別的相對稱的兩個面互換位置(如：有絲印標識的面與無絲印標識的面上下顛倒面）,片狀電阻常見。
22、錫珠：元器件腳之間或PAD以外的地方的小錫點。
23、氣泡：焊點、元器件或PCB等內部有氣泡。
24、上錫(爬錫)：元器件焊點吃錫高度超出要求高度。
25、錫裂：焊點有裂開狀況。
26、孔塞：PCB插件孔或?qū)椎缺缓稿a或其它阻塞。
27、破損：元器件、板底、板面、銅箔、線路、通孔等,有裂紋或切斷、損壞現象。
28、絲印模糊：元器件或PCB的文字或絲印模糊或斷劃現象,無法識別或模糊不清。
29、臟污：板面不潔凈,有異物或污漬等不良。
30、劃傷：PCB或按鍵等劃傷及銅箔裸露現象。
31、變形：元器件或PCB本體或邊角不在同一平面上或彎曲。
32、起泡(分層) PCB或元器件與銅鉑分層,且有間隙。
33、溢膠(膠多) (紅膠用量過多)或溢出要求范圍。
34、少膠(紅膠用量過少)或未達到要求范圍。
35、針孔(凹點) ：PCB、PAD、焊點等有針孔凹點。
36、毛邊(披峰) ：PCB板邊或毛刺超出要求范圍或長度。
37、金手指雜質：金手指鍍層表面有麻點、錫點或防焊油等異常。
38、金手指劃傷：金手指鍍層表面有劃過痕跡或裸露銅鉑。
以上，希望對PCBA加工廠的廠商們有所幫助，但具體情況還需具體分析，可以結合實際與上述相結合，做到更快的對PCBA板進行質檢。
上述內容是小編整理的關于PCBA有哪些焊接類型，PCBA加工外觀標準相關知識的介紹，希望可以幫助到大家。感興趣的朋友，歡迎收藏關注本站。
×
