PCBA中再流焊接元器件的布局是什么

作者:深圳市鑫諾捷電子有限公司 時間:2018-08-06 來源:鑫諾捷電子

  PCBA再流焊接具有良好的工藝性,對元器件的布局位置、方向與間距沒有特別的要求.再流焊接面上元器件的布局主要考慮焊膏印刷鋼網開窗對元器件間距的要求、檢查與返修的空間要求,工藝可靠性要求



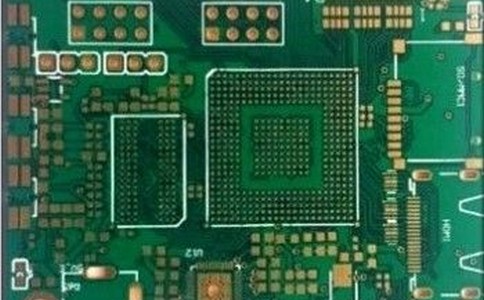

  一.表面貼裝元器件禁布區


 ?、賯魉瓦?與傳送方向平行的邊),距離邊5mm范圍為禁布區.5mm是所有SMT設備都可以接受的一個范圍


  ②非傳送邊(與傳送方向垂直的邊),離邊2~5mm范圍為禁布區.理論上元器件可以布局到邊.但由于鋼網變形的邊緣效應,必須設立2~5mm以上的禁布區,以保證焊膏厚度符合要求


 ?、蹅魉瓦吔紖^(qū)域內不能布局任何種類的元器件及其焊盤.非傳送邊禁布區內主要禁止布局表面貼片元器件,但如果需要布局插裝元器件,應考慮防波峰焊接向上翻錫工裝的工藝需求


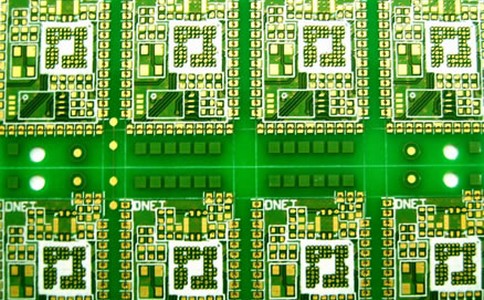

  二.元器件應盡可能有規則地排布


  有極性的元器件的正極、IC的缺口等統一朝上、朝左放置.有規則的排列方便檢查,有利于提高貼片速度


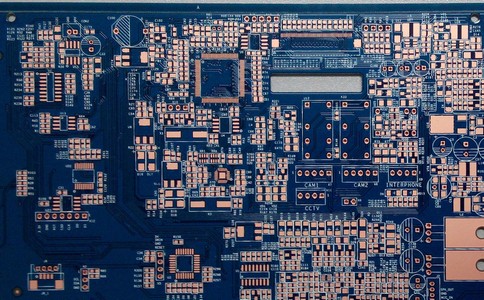

  三.元器件盡可能均勻布局


  均勻分布有利于減少再流焊接時板面上的溫差,特別是大尺寸BGA,QFP,PLCC的集中布局,會造成PCB局部低溫



  四.元件之間的間距(間隔)主要與裝焊操作、檢查、返修空間等要求有關


  對于特殊需要,如散熱器的安裝空間、連接器的操作空間,請根據實際需要進行設計


  五.雙面采用再流焊接的板(如雙面全SMD板、掩膜選擇焊雙面板),通常都是先焊元件數量和種類比較少的那面(Bottom面


  此面要經受二次再流焊接過程,其上不能布放引腳少且比較重、比較高的元器件.一般經驗是布局在Bottom面上的BGA器件,焊縫能夠承受的最大重力為0.03g/mm',其余封裝為



  六.盡可能避免雙面鏡像貼裝BOA設計


  據有關試驗研究,這樣的設計焊點可靠性降低50%左右


  七.再流焊接焊料是定量供給的,因此,應避免在焊盤上打孔.如果需要可以采用塞孔電鍍?cè)O(shè)計


  八.BGA、片式電容、晶振等應力敏感器件,應避免布局在拼版分離邊或連接橋附近,裝配時容易使PCB發生彎曲的地方
